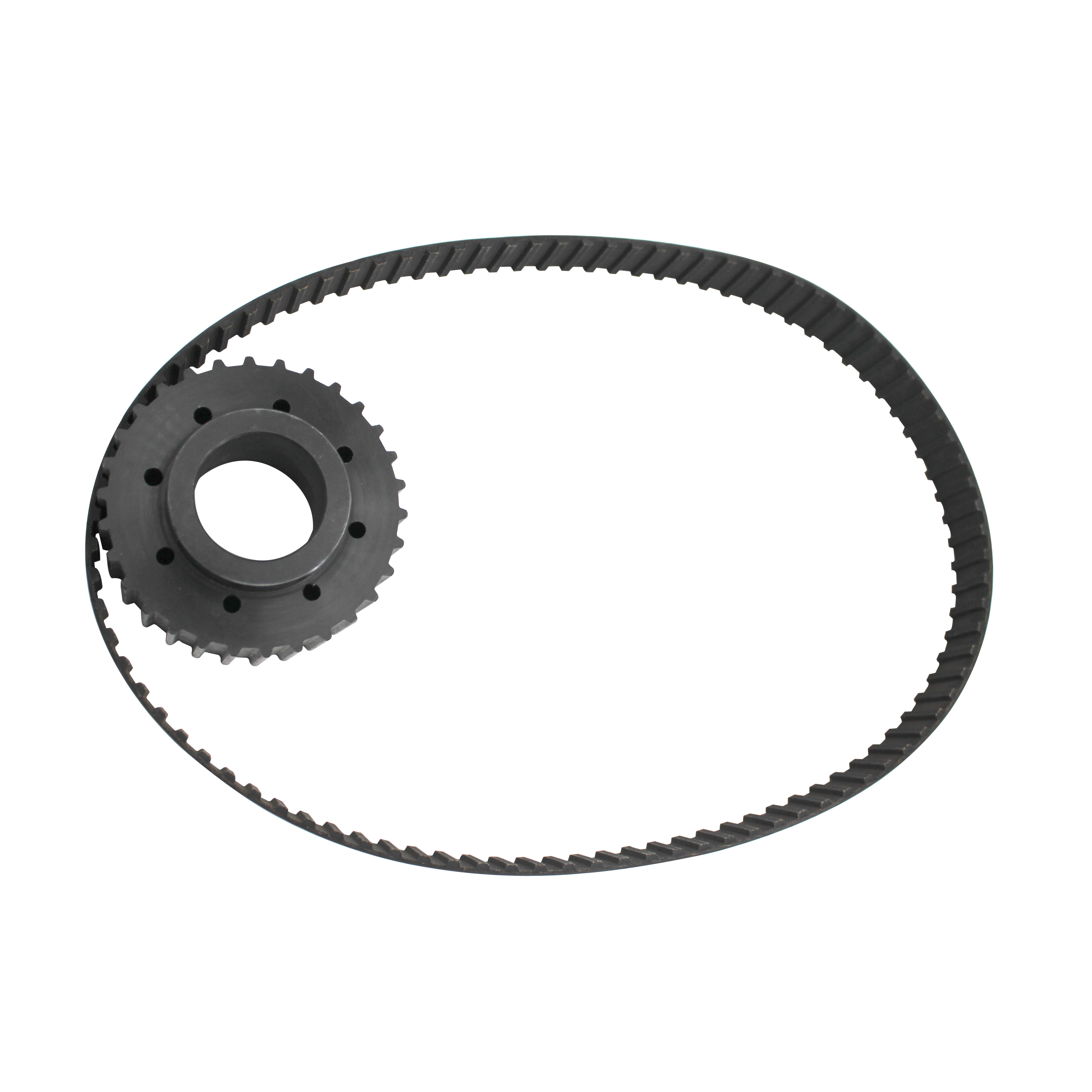

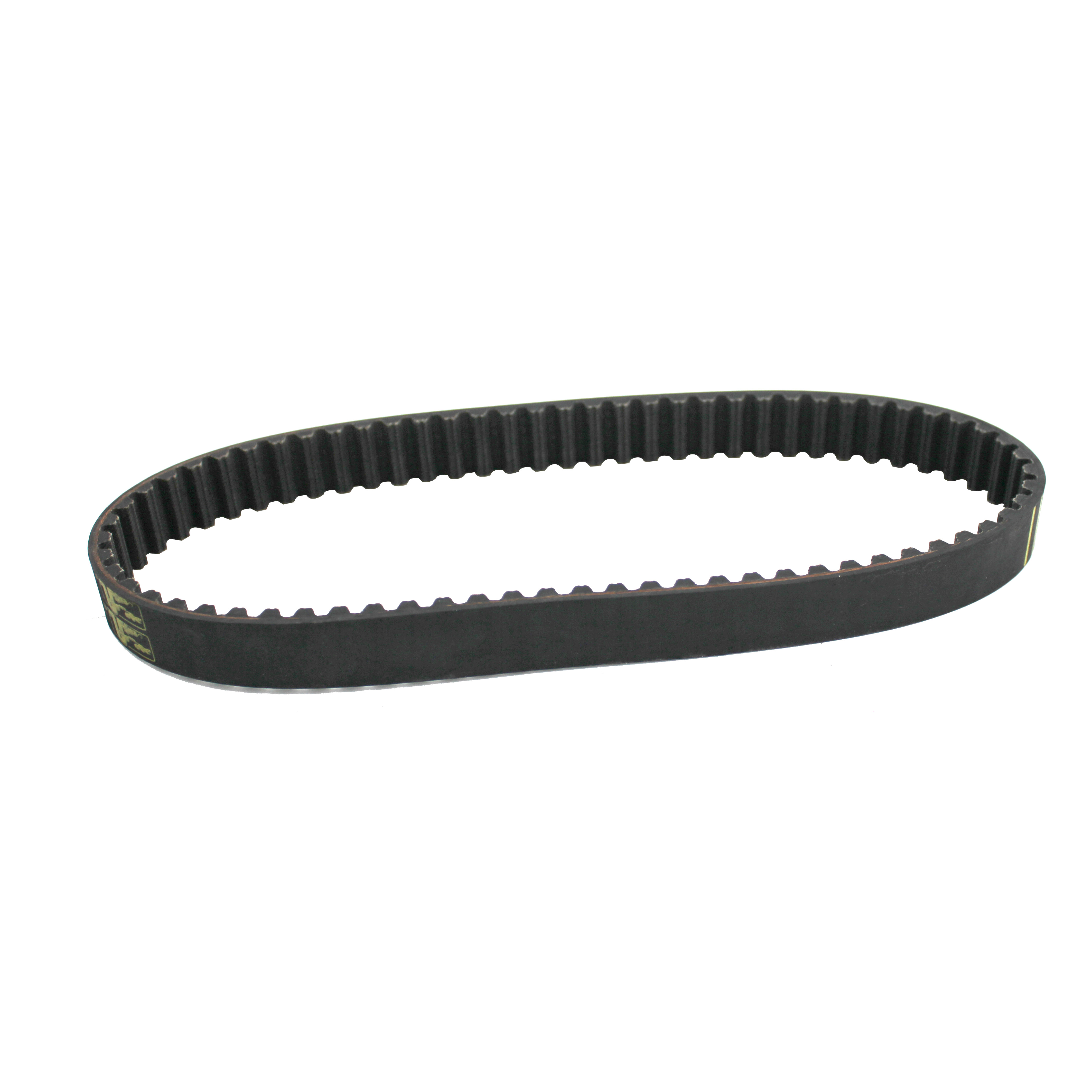

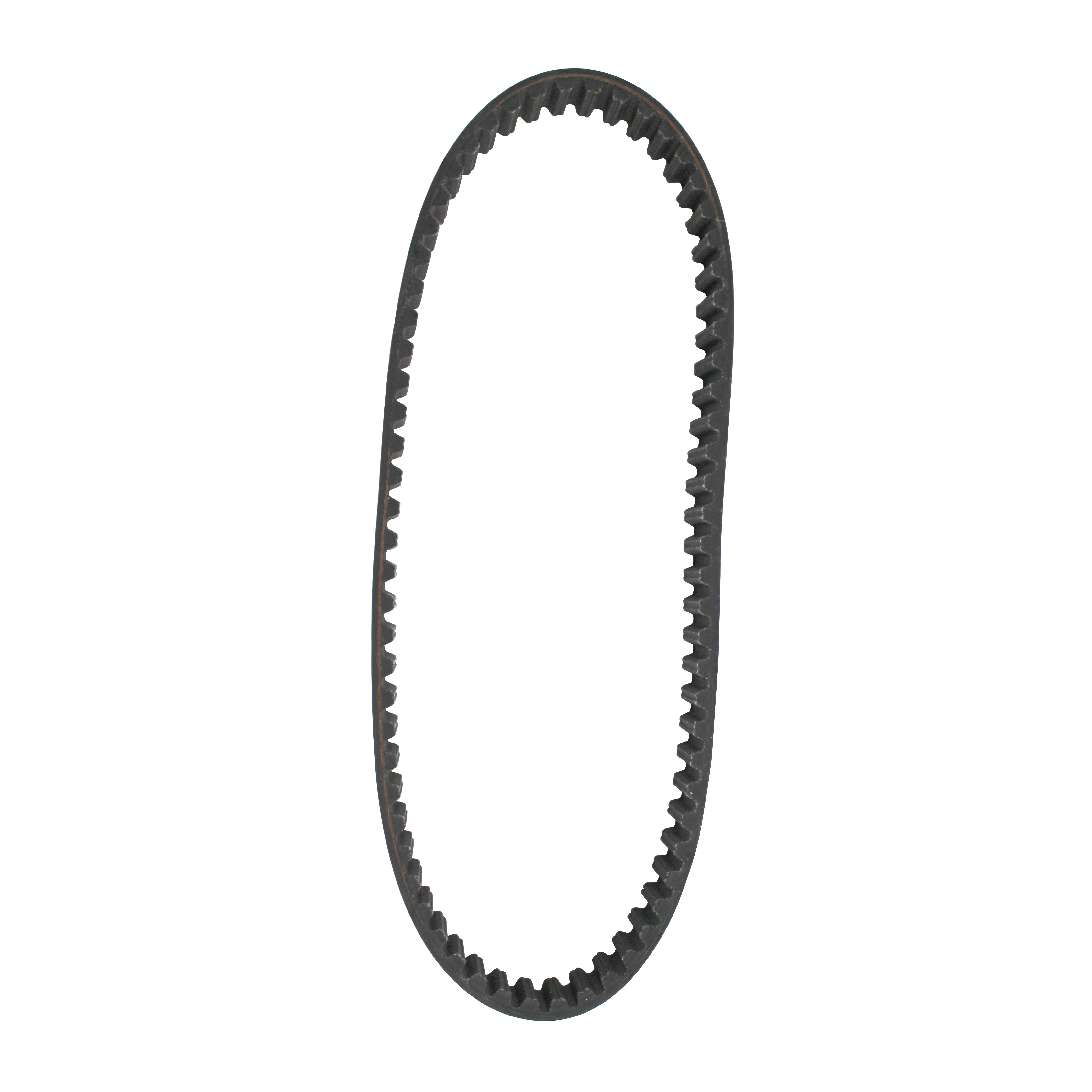

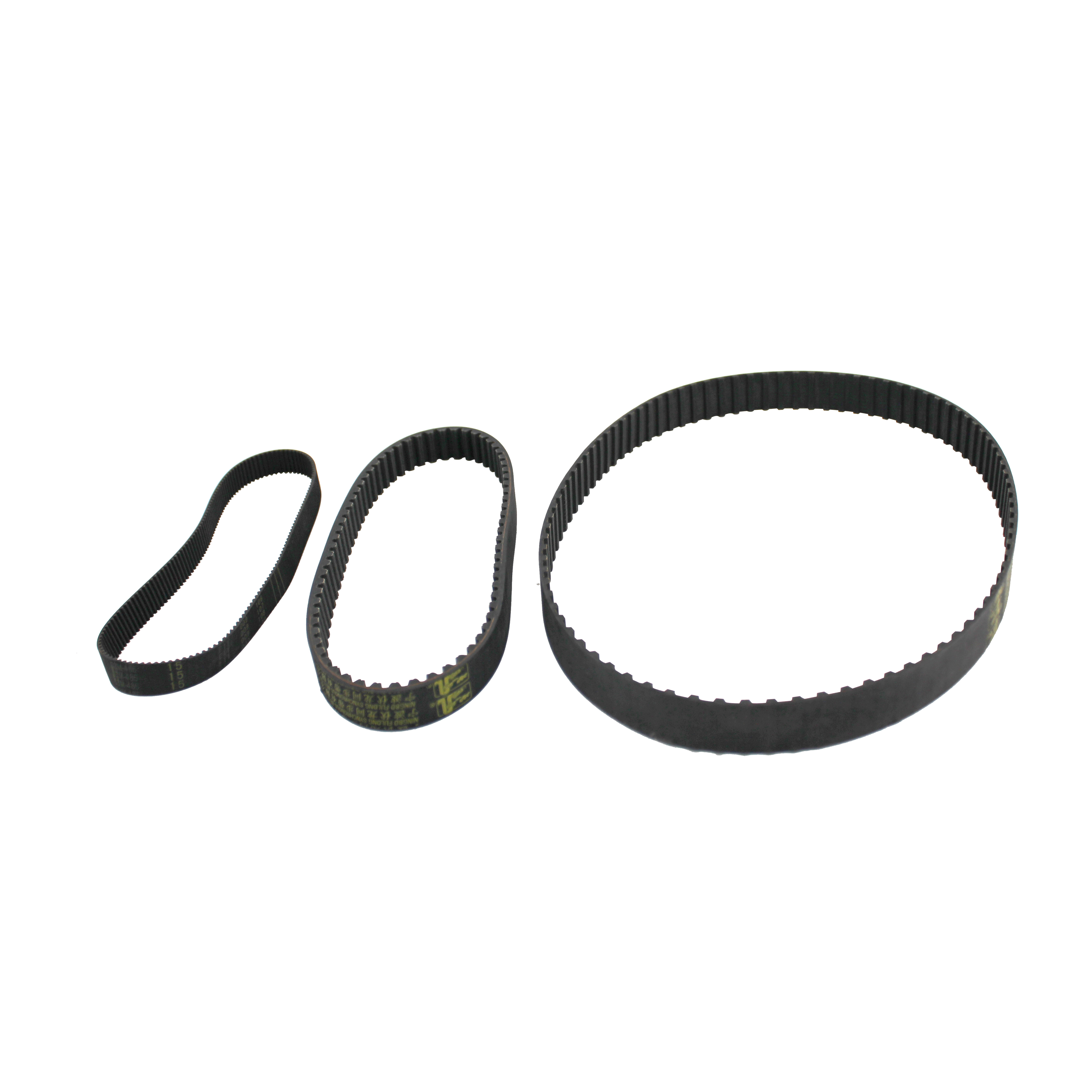

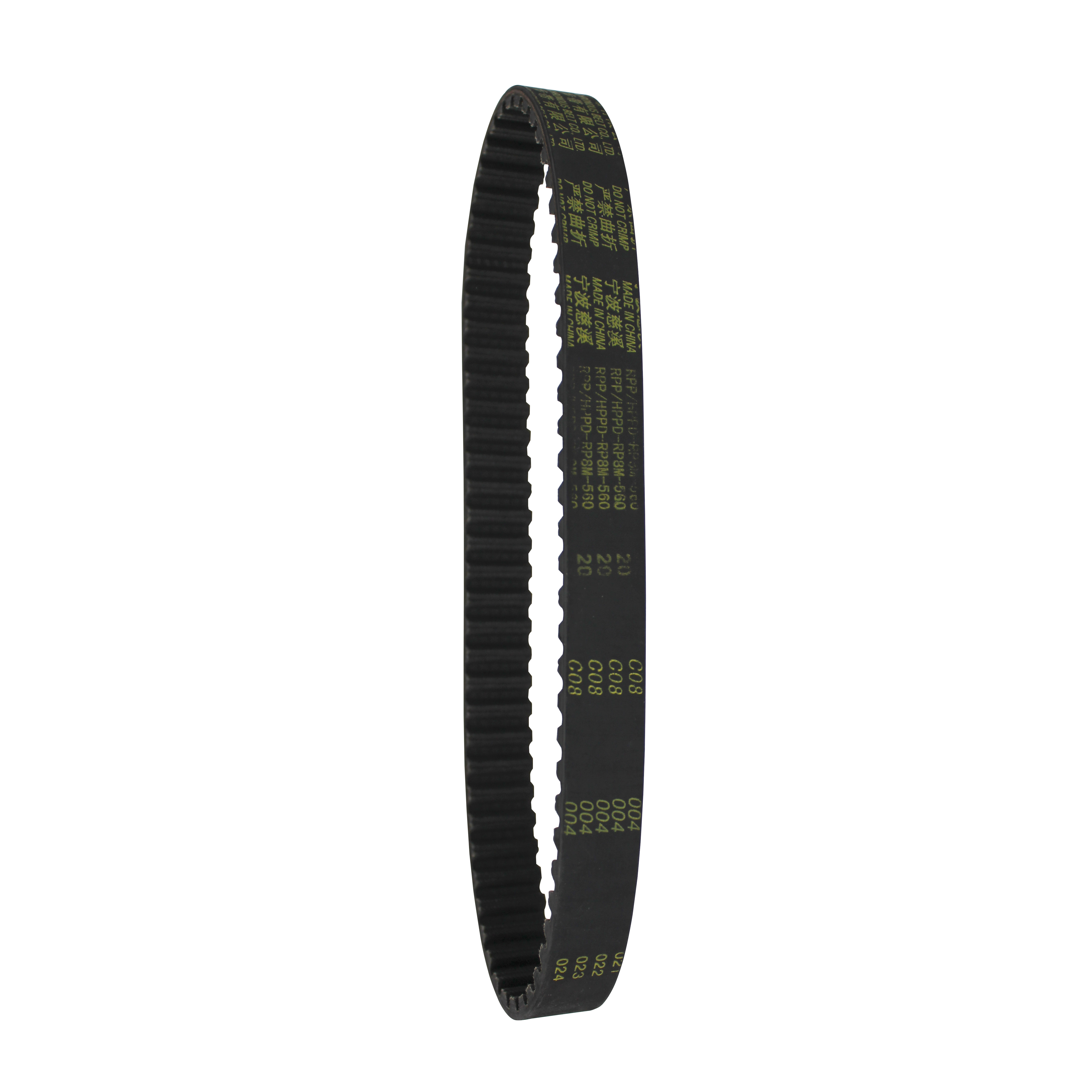

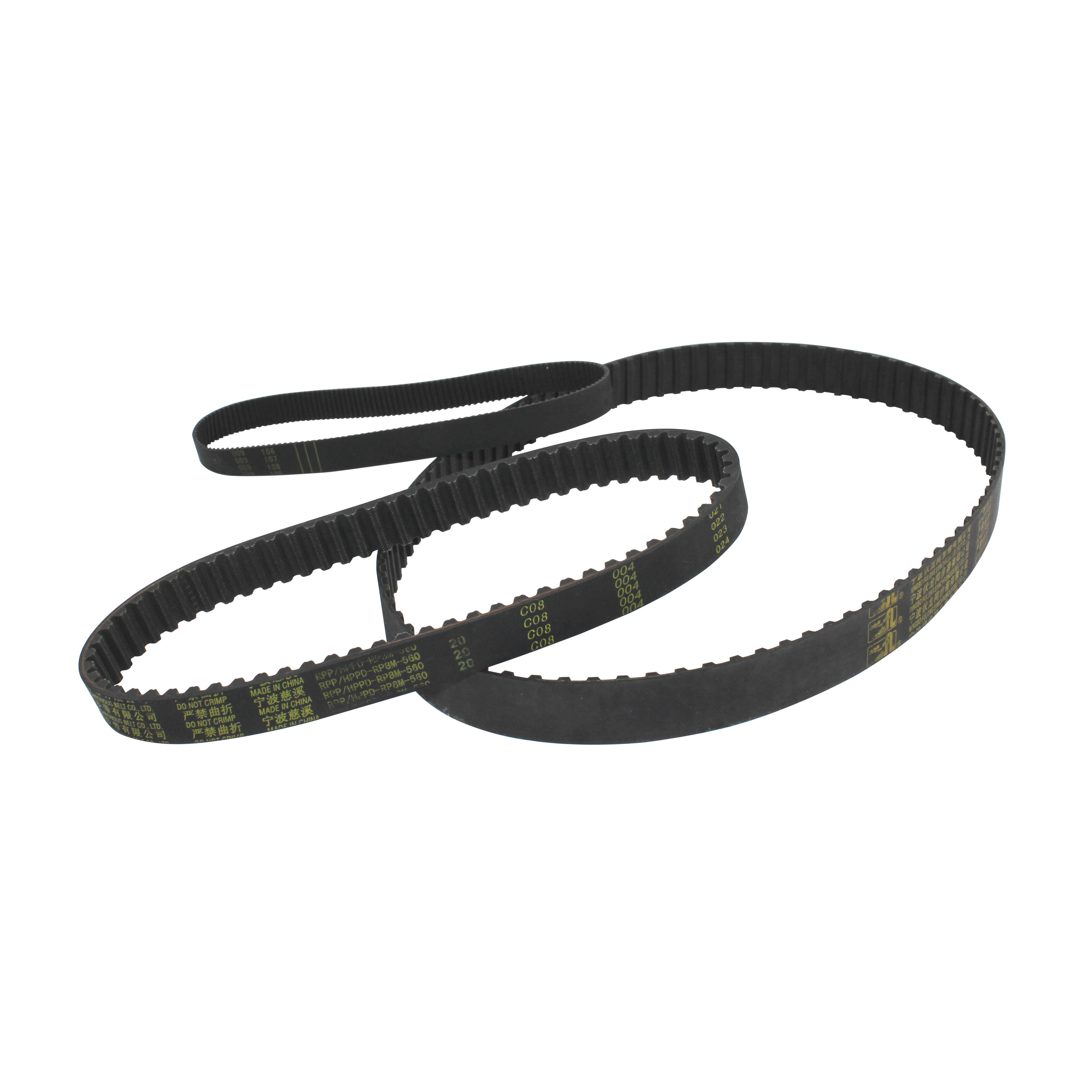

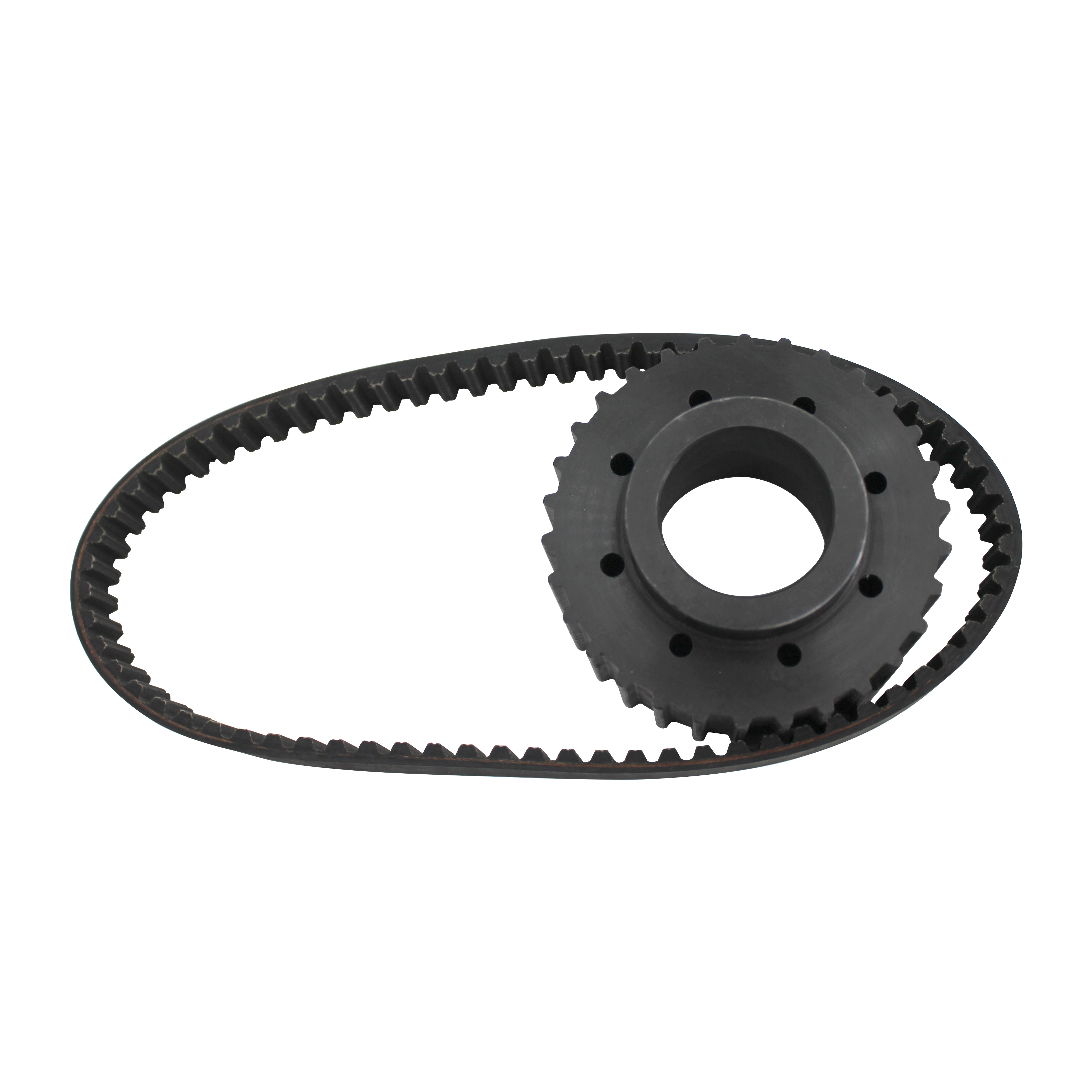

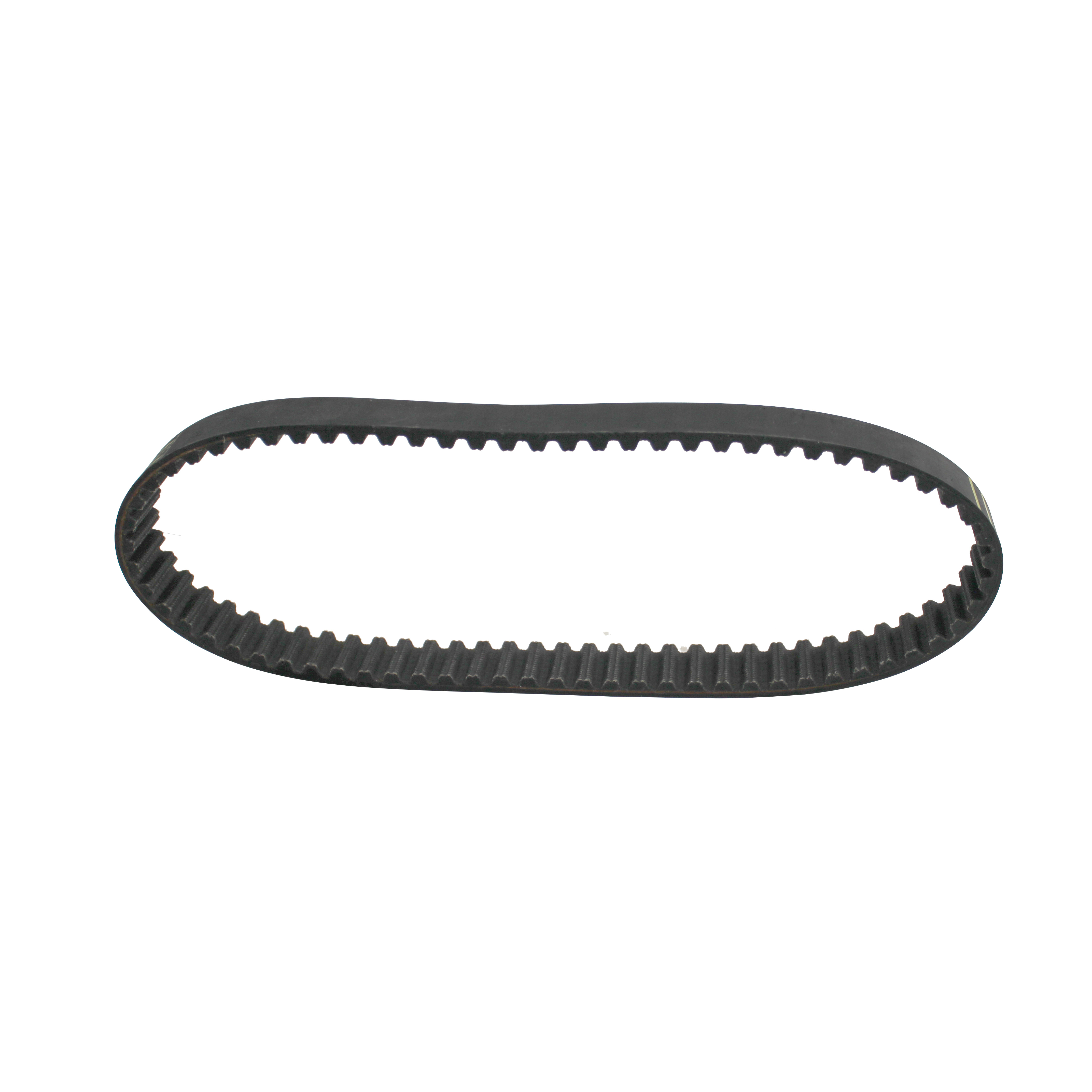

υψηλής αντοχής προσαρμοσμένος σύγχρονος ιμάντας τροχαλίας τροχού

high strength customized synchronous wheel pulley belt

Σύντομη περιγραφή:

1, Μπορούν να παρέχονται όλοι οι τρόποι και οι προδιαγραφές που εμφανίζονται στη λίστα.
2, η ζώνη ειδικών προδιαγραφών μπορεί να προσαρμοστεί σύμφωνα με το παρεχόμενο σχέδιο ή δείγμα από τον αγοραστή.
3, Το πλάτος της ζώνης μπορεί να καθοριστεί από τις ανάγκες του αγοραστή και μπορεί να κοπεί κατά βούληση.

ΕΠΙΚΟΙΝΩΝΗΣΕ ΤΩΡΑ Λήψη PDF

Λεπτομέριες

Ετικέτες

Φυσικά χαρακτηριστικά της ζώνης

Τραπεζιακό δόντι
Είδος	XL	XL XXL	L	H	XH
tensile strength (N/mm)≥	45	80	120	270	380
Δύναμη αναφοράς (N/mm)	35	60	90	220	300
Stretching rate % ≤	4.0
Σκληρότητα της πλάτης (Shore a)	75+5
Fabric adhesion strength (N/mm)≥	/	5	6.5	8	10
Main core adhesion strength N≥	/	200	380	600	800
Teeth cutting strength (N/mm)≥	/	50	60	70	75

Τραπεζιακό δόντι
Είδος	XXH	Τ2.5	T5 AT5	T10 AT10	T20 AT20
tensile strength (N/mm)≥	450	45	80	270	380
Δύναμη αναφοράς (N/mm)	360	35	60	220	300
Stretching rate % ≤	4.0
Σκληρότητα της πλάτης (Shore a)	75+5
Fabric adhesion strength (N/mm)≥	12	/	5	8	10
Main core adhesion strength N≥	1500	/	200	600	800
Teeth cutting strength (N/mm)≥	90	/	50	70	75

Στρογγυλό τόξο δόντι
Είδος	2M S2M	3M S3M	S4.5M 5M S5M	8M S8M	14M S14M	20 Μ
tensile strength (N/mm)≥	45	90	160	300	400	520
Δύναμη αναφοράς (N/mm)	35	70	130	240	320	410
Stretching rate % ≤	4.0
Σκληρότητα της πλάτης (Shore a)	75+5
Fabric adhesion strength (N/mm)≥	/	/	6	10	12	15
Main core adhesion strength N≥	/	/	400	700	1200	1600
Teeth cutting strength (N/mm)≥	/	/	50	60	80	100

Σημείωση: Η τιμή της αντοχής σε εφελκυσμό μετριέται από το τμήμα κοπής του ιμάντα. Εάν μετρήσετε με μια ζώνη σε κύκλο, θα διαιρέσετε τον αριθμό με το 2 και στη συνέχεια θα συγκρίνετε.

Πρότυπο πλάτους για διαφορετικούς τύπους ζώνης

Τρόπος		XL			XL			L
Πλάτος ζώνης	Κώδικας	012	019	025	025	031	037	050	075
Πλάτος ζώνης	Πλάτος	3.0	4.8	6.4	6.4	7.9	9.5	12.7	19.1

Τρόπος		L	H				XH
Πλάτος ζώνης	Κώδικας	100	075	100	150	200	200	300	400
Πλάτος ζώνης	Πλάτος	25.4	19.1	25.4	38.1	50.8	50.8	76.2	101.6

Τρόπος		XXH				Τ2.5			T5/AT5
Πλάτος ζώνης	Κώδικας	200	300	400	500	4	6	10	6
Πλάτος ζώνης	Πλάτος	50.8	76.2	101.6	127.0	4	6	10	6

Τρόπος		T5 AT5			T10 AT10				T20/AT20
Πλάτος ζώνης	Κώδικας	10	16	25	16	25	32	50	32
Πλάτος ζώνης	Πλάτος	10	16	25	16	25	32	50	32

Τρόπος		T20 AT20			3M S3M			5M S4,5M S5M
Πλάτος ζώνης	Κώδικας	50	75	100	6	9	15	9	15
Πλάτος ζώνης	Πλάτος	50	75	100	6	9	15	9	15

Τρόπος		5M S4,5M S5M		8M S8M				14M S14M
Πλάτος ζώνης	Κώδικας	25	30	30	40	50	85	55	85
Πλάτος ζώνης	Πλάτος	25	30	30	40	50	85	55	85

Τρόπος		14M S14M		20 εκ
Πλάτος ζώνης	Κώδικας	115	170	70	85	115	170	230	290	340
Πλάτος ζώνης	Πλάτος	155	170	70	85	155	170	230	290	340

Βιομηχανικός σύγχρονη ζώνη με τραπεζοειδές δόντι

Τρόπος	Βήμα Pb	Tooth height ht	Belt thickness hs	Angle 2β°
XL	2.032	0.51	1.14	40
XL	5.080	1.27	2.30	50
L	9.525	1.91	3.60	40
H	12.70	2.29	4.30	40
XH	22.225	6.35	11.20	40
XXH	31.750	9.53	15.70	40
Τ2.5	2.5	0.7	1.30	40
Τ5	5	1.2	2.20	40
Τ10	10	2.50	4.50	40
Τ20	20	5.00	8.00	40
ΣΤΙΣ 5	5	1.20	2.70	50
ΣΤΙΣ 10	10	2.50	5.00	50
AT20	20	5.00	8.00	50

Βιομηχανική σύγχρονη ζώνη με δόντι στρογγυλό τόξο

HTD στρογγυλό τόξο δόντι

STPD/STS στρογγυλό τόξο δόντι

RPP/HPPD δόντι στρογγυλού τόξου

Κώδικας	Τρόπος	Βήμα Pb	Ύψος δοντιού ht	Πάχος ιμάντα hs
HTD	3Μ	3	1.17	2.4
	5 εκ	5	2.06	3.8
	8 Μ	8	3.36	6.00
	14 Μ	14	6.02	10.00
	20 εκ	20	8.4	13.20
STPD/STS	S2M	2	0.76	1.36
	S3M	3	1.14	1.9
	S4,5M	4.5	1.71	2.81
	S5M	5	1.91	3.4
	S8M	8	3.05	5.3
	S14M	14	5.3	10.2
RPP/HPPD	P2M	2	0.76	1.36
	P3M	3	1.15	1.9
	P5M	5	1.95	3.5
	P8M	8	3.2	5.5
	P14M	14	6.00	10
