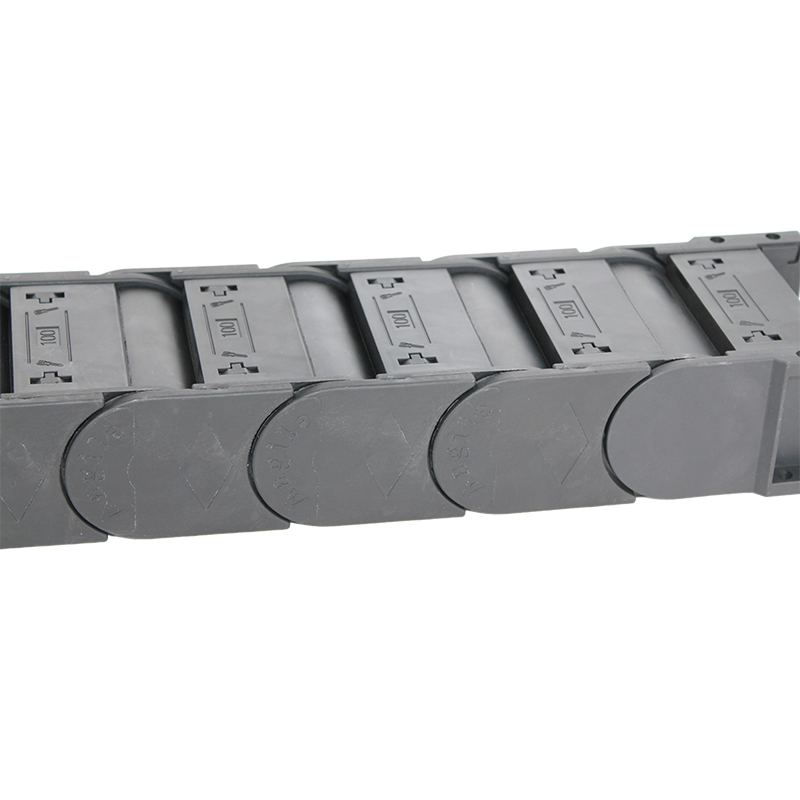

52*100 mm MT zatvorenog tipa ojačani najlonski vučni lanac za CNC
The MT type of plastic drag chain is mainly make from noylon with chemical material PA6 or PA66. It is suitable to be used as drag chain for CNC machine. This type is closed type of drag chain.
1. Materijal: ojačani najlon PA6, PA66
2. Veličina: Unutarnja veličina: Visina*širina, 52*100 mm
3. Mnoštvo kalupa za različite veličine po izboru. Također različite vrste, modeli. Možemo napraviti novi kalup za posebne zahtjeve.
4, Sirovina: Originalna nova najlonska sirovina. Ne koristimo materijale za recikliranje, što je jeftino, ali slabog fizičkog učinka.
5, rad i održavanje: jednostavno. Stalno modificiramo i poboljšavamo strukture naših kalupa prema povratnim informacijama naših kupaca nakon uporabe. I uvijek obraćajući veliku pozornost na funkciju.
| ime proizvoda | Ojačani najlonski lanac za kabel |
| Materijal | PA6, PA66 |
| Boja | Crno |
| Standard | MINIMUM IZDAJE DO JE STARI |
| Radna temperatura | -40-130 ℃ |
| Preporučeni razmak | 10% |
| Značajke | nosiv, elastičan, otporan na vatru, samopodmazujući. |
| Otvorena strana | Obje strane. |
MT 52*100 mjerenje
Strukture
Dimenzija serije
| TIP | Unutarnje dimenzije Visina*Širina | Vanjske dimenzije Visina*Širina | Radius | Nagib | Uspon/metar | Težina Kg/m |
| MT5-12 | 5*5 | 8*9 | R10, R15 | 10 | 100 | 0.04 |
| 7*7 | 10*13 | R15, R28 | 17.5 | 57 | 0.07 | |
| 10*10 | 14*17 | R28 | 20 | 50 | 0.13 | |
| 10*15 | 14*22 | R25 | 20 | 50 | 0.16 | |
| 11*20 | 15*28 | R28 | 20 | 50 | 0.17 | |
| 10*40 | 13*48 | R50 | 13.4 | 75 | 0.18 | |
| MT15 | 15*20 unutarnji otvor | 20*29 | R38 | 20 | 50 | 0.303 |
| 15*30 unutarnji otvor | 20*39 | R32 | 0.33 | |||
| 15*50 | 20*69 | R75 | 0.427 | |||
| MT18 | 18*25 unutarnji otvor | 23*36 | R47 | 33.5 | 30 | 0.4 |
| 18*37 unutarnji otvor | 23*48 | R45 | 33.8 | 30 | 0.435 | |
| 18*50 unutarnji otvor | 23*62 | R42 | 30.5 | 33 | 0.55 | |
| 18*25 vanjski otvor | 23*37 | R28 R38 R48 | 31 | 33 | 0.332 | |
| 18*37 vanjski otvor | 23*48 | R28 R38 R48 | 31 | 33 | 0.373 | |
| MT30 | 30*38 | 41*61 | R55 | 44.6 | 23 | 1.123 |
| 30*51 | 41*73 | 1.094 | ||||
| 30*77 | 41*100 | 1.435 | ||||
| MT35 | 33*52 | 53*78 | R145 | 58 | 17 | 1.722 |
| 33*75 | 53*91 | 1.545 | ||||
| 33*100 | 53*126 | 2.011 | ||||
| 33*175 | 53*201 | 2.562 | ||||
| MT45 | 45*50 | 63*80 | R125 | 71.5 | 14 | 2.049 |
| 45*75 | 63*105 | 2.729 | ||||
| 45*100 | 63*130 | 2.924 | ||||
| 45*125 | 63*155 | 3.074 | ||||
| 45*150 | 63*180 | 3.25 | ||||
| 45*175 | 63*205 | 3.346 | ||||
| 45*200 | 63*230 | 3.705 | ||||
| 45*250 | 63*280 | 3.913 | ||||
| MT52 | 52*60 | 75*84 | R150 | 82 | 12 | 2.132 |
| 52*75 | 75*99 | 2.558 | ||||
| 52*100 | 75*124 | 2.759 | ||||
| 52*100F | 75*124 | 6.014 | ||||
| 52*120 | 75*144 | 2.882 | ||||
| 52*125F | 75*149 | 3.344 | ||||
| 52*150 | 75*174 | 2.838 | ||||
| 52*150F | 75*174 | 3.616 | ||||
| 52*175 | 75*199 | 3.132 | ||||
| 52*175 okrugli okvir R52 | 75*199 | 3.12 | ||||
| 52*175 okrugli okvir R45 | 75*199 | 2.992 | ||||
| 52*200 | 75*224 | 3.505 | ||||
| 52*200F | 75*224 | 4.741 | ||||
| MT60 | 59*75 | 60*100 | R150 | 91 | 11 | 3.932 |
| 59*100 | 85*132 | 4.054 | ||||
| 59*125 | 85*157 | 4.239 | ||||
| 59*150 | 85*182 | 3.109 | ||||
| 59*175 | 85*207 | 4.647 | ||||
| 59*200 | 85*232 | 4.923 | ||||
| 59*250 | 85*282 | 5.326 | ||||
| 59*300 | 85*332 | 5.609 |
MT rastavljanje
POLUZATVOREN TIP IZNUTRA OTVORENO
TIP MOSTA OBJESTRANO OTVORENO
VRSTA MOSTOVA NE MOŽE SE OTVORITI
